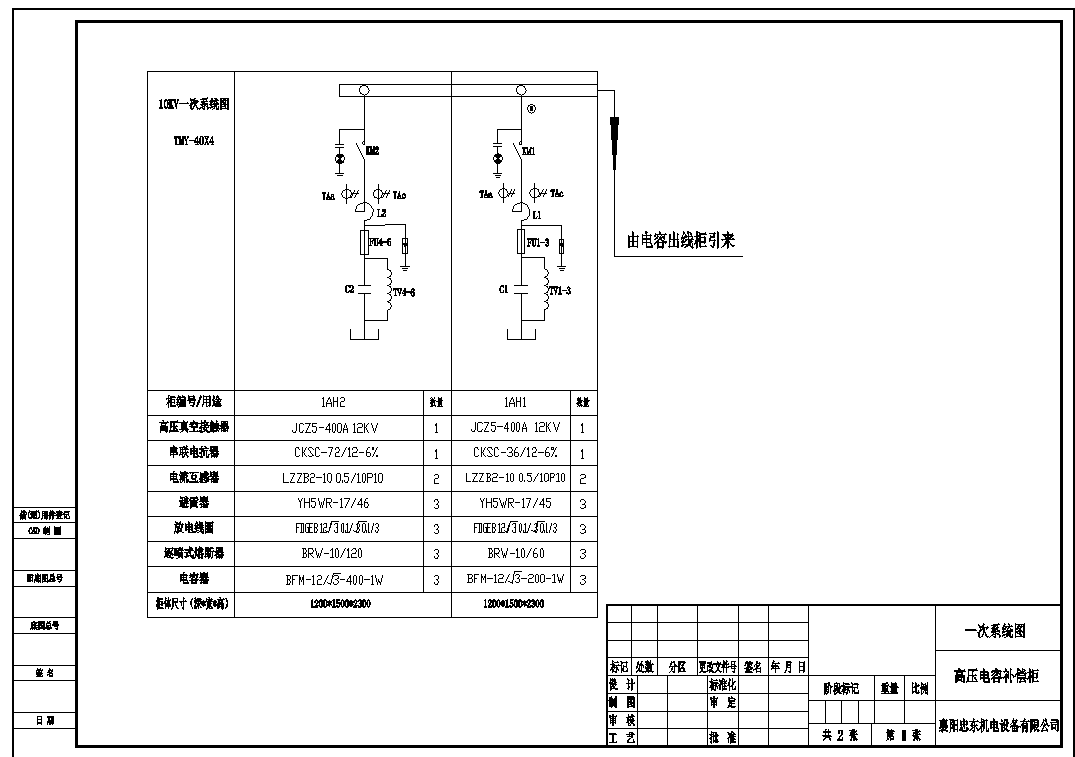

TBB-1800Kvar-10KV高壓電容補償柜系統圖
TBB-1800Kvar-10KV高壓電容補償柜系統圖
本套高壓電容補償柜方案為：TBB-1200/10 +TBB-600/10，更多詳細方案可以咨詢銷售工程師！
|
產品名稱 |
產品型號 |
產品數量 |
||||
|
高壓集中電容補償裝置 |
ZDTBB-1200/10 |
1臺 |
||||
|
主柜電容柜元器件配置清單 |
||||||
|
序號 |
名稱 |
型號 |
數量 |
|||
|
1 |
功率因數控制器 |
RPCFC-HV-6 |
1臺 |
|||
|
2 |
高壓真空接觸器 |
JCZ5-400A 12KV電容投切專用 |
1臺 |
|||
|
3 |
電抗器 |
CKSC-72/12-6% |
1臺 |
|||
|
4 |
電力電容器 |
BFM-12/√3-400-1W |
3臺 |
|||
|
5 |
放電線圈 |
FDGE8 12/√3/0.1/√3/0.1/3 |
3臺 |
|||
|
6 |
電流互感器 |
LZZB2-10 0.5 10P10 50/5 |
2臺 |
|||
|
7 |
避雷器 |
HY5WR-17/45 |
3只 |
|||
|
8 |
噴逐式熔斷器 |
BRW-10 120A |
3只 |
|||
|
9 |
并柜母排 |
TMY-4*40優質紫銅 |
4 米 |
|||
|
10 |
主母排 |
TMY-4*40優質紫銅 |
9米 |
|||
|
11 |
支母排 |
TMY-3*30優質紫銅 |
6米 |
|||
|
12 |
附件輔料 |
|
1套 |
|||
|
13 |
柜體（寬*深*高） |
1200*1600*2500 |
1臺 |
|||
|
產品名稱 |
產品型號 |
產品數量 |
||||
|
高壓集中電容補償裝置 |
ZDTBB-600/10 |
1臺 |
||||
|
主柜電容柜元器件配置清單 |
||||||
|
序號 |
名稱 |
型號 |
數量 |
|||
|
1 |
功率因數控制器 |
RPCFC-HV-6 |
1臺 |
|||
|
2 |
高壓真空接觸器 |
JCZ5-400A 12KV電容投切專用 |
1臺 |
|||
|
3 |
電抗器 |
CKSC-36/12-6% |
1臺 |
|||
|
4 |
電力電容器 |
BFM-12/√3-200-1W |
3臺 |
|||
|
5 |
放電線圈 |
FDGE8 12/√3/0.1/√3/0.1/3 |
3臺 |
|||
|
6 |
電流互感器 |
LZZB2-10 0.5 10P10 75/5 |
2臺 |
|||
|
7 |
避雷器 |
HY5WR-17/45 |
3只 |
|||
|
8 |
噴逐式熔斷器 |
BRW-10 60A |
3只 |
|||
|
9 |
并柜母排 |
TMY-4*40優質紫銅 |
4 米 |
|||
|
10 |
主母排 |
TMY-4*40優質紫銅 |
9米 |
|||
|
11 |
支母排 |
TMY-3*30優質紫銅 |
6米 |
|||
|
12 |
附件輔料 |
|
1套 |
|||
|
13 |
柜體（寬*深*高） |
1200*1600*2500 |
1臺 |
|||
